鋰電池保護板一定要對應使用2021-03-15 09:19
鋰電池為什么要加保護板才能用？
保護板的功能主要是對充電型電池的電芯進行保護，維持電池充放電過程中的安全穩定，對整個電池電路系統性能起著重要的作用。（如：鋰電池一般由電芯、保護板、外殼組成、例如手機電池）
1、保護板的主要功能
1）過充保護功能：
過充保護功能是指在達到某個電壓（以下稱為過充電檢測電壓）時，禁止由充電 器繼續充電。 即，將控制過充的MOS管進入關斷狀態，停止充電。
2）過放保護功能：
過放電保護功能是在電池的電壓變低時，停止對負載放電。將控制過放的 MOS管進入關斷狀態，禁止其放電。該過程正好與過充電檢測時的動作 相反。
3）過流保護功能：
過電流保護功能是在消耗大電流時停止對負載的放電，此功能的目的在于保 護電池及MOS管，確保電池在工作狀態下的安全性。過電流檢測之后，
電池與負載脫離后將恢復到常態，可以再充電或放電。
4）短路保護功能：短路保護原理同 3）
注：
〈1〉保護 IC： 是保護芯片的核心。通過取樣電池電壓進行判斷，發出各種指令控制 MOS管，對電芯進行管理。
〈2〉MOS管：在保護板電路中主要起開關作用

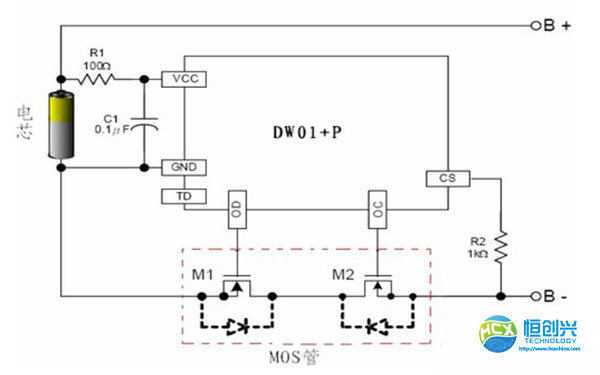

2、典型的保護板電路
以單節保護板電路（DW01+P）為例：
3、保護板的分類
1、按材料分類
1）鍍金保護板—簡稱金板
五金保護板
普通鍍金保護板
鍍厚金保護板
沉金保護板
2）鍍錫保護板—簡稱錫板
普通錫板
無鉛錫板
2、按電池分類
1）單節保護板
2）雙節保護板
3）多節保護板
鋰電池保護板一定要對應使用
從20世紀末到21世紀初，電池行業的發展可以用“迅猛”二字形容，鉛酸電池、鎳氫電池以及鎳鎘電池一直被使用至今，其發展時間之久也基本上超過一個世紀了。而電池產業的發展并不止局限于此，最新的代表作則是鋰電池行業的崛起。說道鋰電池，基本上每個人都對其略知一二，因?yàn)槲覀兊纳钪車幪幎荚谑褂盟?。像手機、筆記本、攝像機等等，類似于這樣的數碼產品，基本上電池都采用的是鋰電池。相對于早期的鎳氫電池來講，鋰電池更加耐用，續航能力更強。
說到鋰電池，就不得不提一下鋰電池保護板，因?yàn)殇囯姵馗黜?xiàng)安全指標全靠鋰電池保護板的支持。而且鋰電池因?yàn)槠渥陨淼膮?shù)也都不盡相同，所以對應的保護板的類型也是不一樣的。通俗的來講，鋰電池一般都要有一個與之對應的鋰電池保護板輔助其工作。因?yàn)殇囯姵匦枰谡５碾娏饕约半妷合鹿ぷ?，如果因?yàn)槎搪芬约捌渌恍┰驅е滤查g電流過大，會直接損壞鋰電池的電芯，而且造成的后果是很危險的，輕則自然重則爆炸。而鋰電池保護板的作用就是避免短路等一系列的意外情況，所以保護板的參數要求也是極其精密的。因?yàn)樗淖饔镁褪潜ＷC工作電流時刻保持在一個合理的范圍值中，所以鋰電池保護板的做工就要很精細。這也就是為什么說鋰電池佩戴的保護板都是一一對應的原因了。從另一方面來講鋰電池的應用類型有很多中，有常規型的，動力型的，儲能型能的等等，所以鋰電池保護板的類型也是根據鋰電池或者鋰電池組的類型而去設計的。所以說不同類型的鋰電池以及保護板是不能混用的。
我經常會在網上看到有一些朋友因?yàn)橐鼡Q電池或者自己做一個鋰電池，從而把以前的保護板和新的鋰電池結合到一起，但是事后都發現新組合而成的鋰電池不能正常工作，原因我想大家通過以上的介紹都已經很清楚了。而且還有一點，這樣做出來的鋰電池其安全性是很低的，而且其中的鋰電池保護板很可能就沒有起到保護作用。
所以說，我們在使用鋰電池保護板的時候一定要與之對應，這樣才能我們使用的鋰電池在合理的電流值范圍內進行工作，不僅在安全方面有所保證，對電芯來講也是有一定的益處的。
保護板的功能主要是對充電型電池的電芯進行保護，維持電池充放電過程中的安全穩定，對整個電池電路系統性能起著重要的作用。（如：鋰電池一般由電芯、保護板、外殼組成、例如手機電池）
1、保護板的主要功能
1）過充保護功能：
過充保護功能是指在達到某個電壓（以下稱為過充電檢測電壓）時，禁止由充電 器繼續充電。 即，將控制過充的MOS管進入關斷狀態，停止充電。
2）過放保護功能：
過放電保護功能是在電池的電壓變低時，停止對負載放電。將控制過放的 MOS管進入關斷狀態，禁止其放電。該過程正好與過充電檢測時的動作 相反。
3）過流保護功能：
過電流保護功能是在消耗大電流時停止對負載的放電，此功能的目的在于保 護電池及MOS管，確保電池在工作狀態下的安全性。過電流檢測之后，
電池與負載脫離后將恢復到常態，可以再充電或放電。
4）短路保護功能：短路保護原理同 3）
注：
〈1〉保護 IC： 是保護芯片的核心。通過取樣電池電壓進行判斷，發出各種指令控制 MOS管，對電芯進行管理。
〈2〉MOS管：在保護板電路中主要起開關作用
2、典型的保護板電路
以單節保護板電路（DW01+P）為例：
1、按材料分類
1）鍍金保護板—簡稱金板
五金保護板
普通鍍金保護板
鍍厚金保護板
沉金保護板
2）鍍錫保護板—簡稱錫板
普通錫板
無鉛錫板
2、按電池分類
1）單節保護板
2）雙節保護板
3）多節保護板
鋰電池保護板一定要對應使用
從20世紀末到21世紀初，電池行業的發展可以用“迅猛”二字形容，鉛酸電池、鎳氫電池以及鎳鎘電池一直被使用至今，其發展時間之久也基本上超過一個世紀了。而電池產業的發展并不止局限于此，最新的代表作則是鋰電池行業的崛起。說道鋰電池，基本上每個人都對其略知一二，因?yàn)槲覀兊纳钪車幪幎荚谑褂盟?。像手機、筆記本、攝像機等等，類似于這樣的數碼產品，基本上電池都采用的是鋰電池。相對于早期的鎳氫電池來講，鋰電池更加耐用，續航能力更強。
說到鋰電池，就不得不提一下鋰電池保護板，因?yàn)殇囯姵馗黜?xiàng)安全指標全靠鋰電池保護板的支持。而且鋰電池因?yàn)槠渥陨淼膮?shù)也都不盡相同，所以對應的保護板的類型也是不一樣的。通俗的來講，鋰電池一般都要有一個與之對應的鋰電池保護板輔助其工作。因?yàn)殇囯姵匦枰谡５碾娏饕约半妷合鹿ぷ?，如果因?yàn)槎搪芬约捌渌恍┰驅е滤查g電流過大，會直接損壞鋰電池的電芯，而且造成的后果是很危險的，輕則自然重則爆炸。而鋰電池保護板的作用就是避免短路等一系列的意外情況，所以保護板的參數要求也是極其精密的。因?yàn)樗淖饔镁褪潜ＷC工作電流時刻保持在一個合理的范圍值中，所以鋰電池保護板的做工就要很精細。這也就是為什么說鋰電池佩戴的保護板都是一一對應的原因了。從另一方面來講鋰電池的應用類型有很多中，有常規型的，動力型的，儲能型能的等等，所以鋰電池保護板的類型也是根據鋰電池或者鋰電池組的類型而去設計的。所以說不同類型的鋰電池以及保護板是不能混用的。
我經常會在網上看到有一些朋友因?yàn)橐鼡Q電池或者自己做一個鋰電池，從而把以前的保護板和新的鋰電池結合到一起，但是事后都發現新組合而成的鋰電池不能正常工作，原因我想大家通過以上的介紹都已經很清楚了。而且還有一點，這樣做出來的鋰電池其安全性是很低的，而且其中的鋰電池保護板很可能就沒有起到保護作用。
所以說，我們在使用鋰電池保護板的時候一定要與之對應，這樣才能我們使用的鋰電池在合理的電流值范圍內進行工作，不僅在安全方面有所保證，對電芯來講也是有一定的益處的。
