3.7v鋰電池保護板原理圖之保護電路工作原理分析2021-03-26 08:50
單節鋰電池的正常輸出電壓約為3.7V，可直接作為手機、MP3/MP4及部分小屏幕的平板電腦的電源。對于需要較高電壓的電器而言，如移動DVD/EVD或大屏幕平板電腦，這時可用多節鋰電池串聯得到所需電壓，如一款需11.1V供電的平板電腦，則配用電池組件為三塊串聯的鋰電池。單節鋰電池與多節串聯鋰電池的保護電路有所不同，下面分別舉例分析。
1．單節鋰電池保護電路
單節鋰電池充放電保護電路的具體組成方案較多，但工作原理相差不大，下面以在手機中用得較多的一種電路為例進行分析，供參考。
該電路的控制芯片為DW01（或312F） ， MOS開關管為8205A，如圖6所示，B＋、B-分別是接電芯的正、負極；P＋、P -分別是保護板輸出的正、負極； T為溫度電阻（NTC）端口，一般需要與用電器的CPU配合才能進行保護控制。

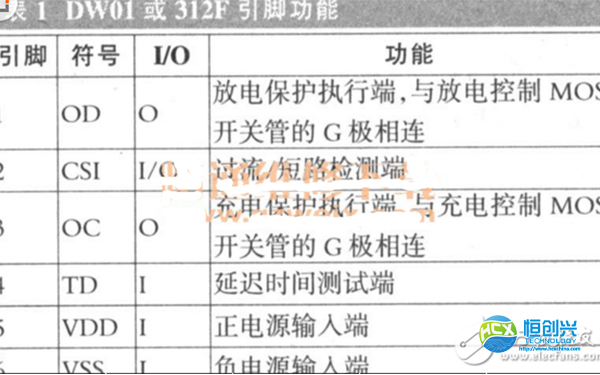

DWO1或312F是一款鋰電池保護芯片，內置有高精確度的電壓檢測與時間延遲電路，主要參數如下：過充檢測電壓為3V，過充釋放電壓為4.05V；過放檢測電壓為2.5V，過放釋放電壓為3.0V ；過流檢測電壓為5V，短路電流檢測電壓為1.0V；DW01允許電池輸出的最大電流是3.3A。該芯片的引腳功能見表1。
（1）正常工作

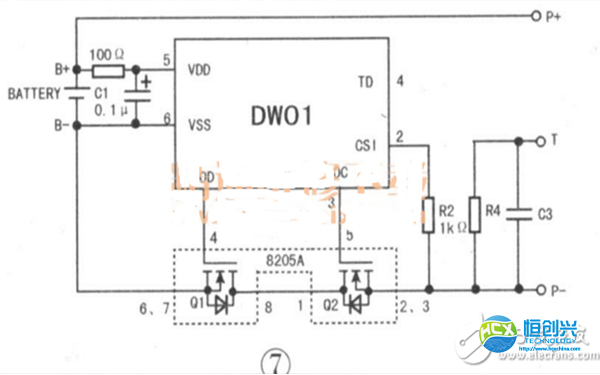

該保護板的電路如圖7所示，當電芯電壓在2.5V～4.3V之間時，DW01的①、③腳均輸出高電平（等于供電電壓），②腳電壓為0V。此時8205A內的兩只N溝道場效應管Q1、Q2均處于導通狀態，由于8205A的導通電阻很小，相當于D、S極間直通，此時電芯的負極與保護電路的P-端相當于直接連通，保護電路有電壓輸出，其電流回路如下：B＋→P＋→負載。P-→8205A的②、③腳→8205A的①腳→8205A的⑧腳→8205A的⑥、⑦腳→B-。
【提示】在此電路中，8205A內部場效應管Q1、Q2可等效為兩只開關，當Q1或Q2的G極電壓大于1V時，開關管導通，D、S間內阻很?。〝?shù)十毫歐姆），相當于開關閉合；當G極電壓小于0.7V時，開關管截止，D、S極間的導通內阻很大（幾兆歐姆），相當于開關斷開。
（2）過放電保護
當電芯通過外接的負載進行放電時，電芯兩端的電壓將慢慢降低，同時DW01內部將通過電阻R1實時監測電芯電壓，當電芯電壓下降到2.3V（通常稱為過放保護電壓）時，DWO1認為電芯已處于過放電狀態，其①腳電壓變?yōu)?， 8205A內Q1截止，此時電芯的B-與-之間處于斷開狀態，即電芯的放電回路被切斷，電芯將停止放電。
進入過放電保護狀態后，電芯電壓會上升，若能上升到IC的門限電壓（一般為3.1V，通常稱為過放保護恢復電壓），DW0的①腳恢復輸出高電平，8205A內的Q1再次導通。
?。?）電池充電
無論保護電路是否進入過放電狀態，只要給保護電路的P＋與P-端間加上充電電壓，DW0經B一端檢測到充電電壓后，便立即從③腳輸出高電平，8205A內的Q2導通，即電芯的B-保護電路的P-通，充電器對電芯充電，其電流回路如下：充電器正極→p＋→B＋→B-、8205A的⑥、⑦腳→8205A的⑧腳→8205A的①腳→8205A的②、③腳→P-→充電器負極。
（4）過充電保護
充電時，當電池通過充電器正常充電時，隨著充電時間的增加，電芯兩端的電壓將逐漸升高，當電芯電壓升高到4.4V（通常稱為過充保護電壓）時，DW01將判斷電芯已處于過充電狀態，便立即使③腳電壓降為0V， 8205A內的Q2因④腳為低電平而截止，此時電芯的B一極與保護電路的P-端之間處于斷開狀態并保持，即電芯的充電回路被切斷，停止充電。
當保護電路的P＋與P-端接上放電負載后，雖然Q2截止，但其內部的二極管正方向與放電回路的電流方向相同，所以仍可對負載放電。當電芯兩端電壓低于4.3V（通常稱為過充保護恢復電壓）時，DW01將退出過充電保護狀態，③腳重新輸出高電平，Q2導通，即電芯的B-端與保護電路P-端又重新接上，電芯又能進行正常的充放電。
?。?）過流保護
由于MOs開關管飽和導通時也存在內阻，所以有電流流過時MOs開關管的D、S極間就會產生壓降，保護控制IC會實時檢測MOs開關管D、S極的電壓，當電壓升到IC保護門限值（一般為0.15V，稱為放電過流檢測電壓）時，其放電保護執行端馬上輸出低電平，放電控制MOs開關管關斷，放電回路被斷開。
在圖7中，DW01通過接在V-端和VSS端之間的電阻R2實時檢測MOs開關管上的壓降。當負載電流增大時，Q1或Q2上的壓降也必然增大，當該壓降達到0.2V時，DWO1便判斷負載電流到達了極限值，于是其①腳電壓降為0V， 8205A內部的放電控制管Q1關閉，切斷電芯的放電回路。實現過電流保護。
?。?）過溫保護
保護板上的T端口為過溫保護端，與用電器的CPU相連。常見的過溫保護電路較簡單，就是在T端與P-端接一只NTC電阻（見圖7中的R4），該電阻緊貼電芯安裝。當用電器長時間處于大功率工作狀態時（如手機長時間處于通話狀態），電芯溫度會上升，則NTC阻值會逐漸下降，用電器的CPU對NTC阻值進行檢測，當阻值下降到CPU設定閾值時，CPU立即發出關機指令，讓電池停止對其供電，只維持很小的待機電流，從而達到保護電池的目的。
【提示】當保護板處于保護狀態時，可以短接B-、P-端來激活保護板，這時控制芯片的充、放電保護執行端（OC、OD）均會輸出高電平，讓MOs開關管導通。
2．多節電池保護電路

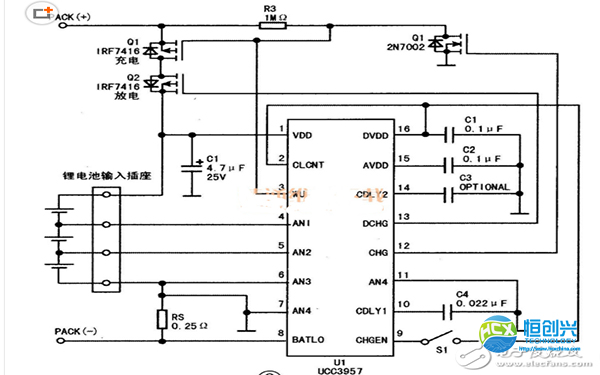

鋰電池充放電控制芯片UCC3957可對3或4節鋰電池組提供過充電、過放電及過流等保護，具體而言：該芯片對電池組內的每一節電池電壓進行采樣，并與內部的精密基準電壓進行比較，當任意一節電池處于過壓或欠壓狀態時，芯片就會進行相應的控制，以防止進一步充電或放電，其典型應用電路如圖8所示。圖中，Q1、Q2為P溝道MOSFET管，分別控制充電和放電電流。
?。?）電池組的連接
電池組與IC連接要注意順序。電池組的底端連接到UCC3957（U1）的AN4端，頂端連接到VDD端，每?jī)晒?jié)電池的連接點按相應順序連接到AN1～AN3端。
當電池組為3節電池時，U1的②腳（CLCNT端）與16腳（DVDD端）相連，同時將⑥腳（AN3端）與⑦腳（AN4端）相連；當電池組為4節電池時，②腳接地（即連到AN4端）。
（2）放電
U1具有智能放電功能。放電時，U1的13腳輸出低電平，放電開關Q2導通，鋰電池組經Q2及Q1內的二極管向負載供電。當負載所需電流較大時，通過電流檢測電阻RS兩端的壓降也較大，當超過15mV（對應0.6A的放電電流）時，則U1的③腳輸出低電平，充電開關管Q1導通，從而提高電池組的放電能力。
?。?）欠壓保護
當檢測到任一節電池處于過放電時（低于欠壓閾值），U1的③腳、13腳輸出高電平，同時關斷Q1，Q2、U1進入休眠狀態，此時芯片的工作電流僅為3.5μA。只有當③腳電壓升到VDD時，芯片檢測到后才會退出休眠狀態。
?。?）充電
當接入充電器時，開關S1閉合，U1的⑨腳（CHGEN端）與16腳（DVDD）相通，U1的③腳輸出低電平，充電開關管Q1導通，電池組充電。
在充電期間，如果U1處于休眠狀態，則放電開關管Q2仍然關斷，充電電流經Q2內的二極管對電池組充電。當每節電池的電壓均高于欠壓ON值時，Q2導通。
（5）過流保護
為了適應大的電容負載，UCC3957設有兩個過流閾值電壓，每一個閾值電壓又可以設定不同的延遲時間，即采用二級過流保護模式。這種二級過流保護既可對短路提供快速的響應，又可使電池組承受一定的浪涌電流，以防止因?yàn)V波電容容量較大而引起不必要的過流保護動作。
電流檢測電阻RS接在U1的⑦腳（AN4）與⑧腳（BATLO）之間。當RS兩端的壓降超過某一閾值時，過流保護進入間歇模式。在這一模式下，放電開關管Q2周期性地關斷與導通，直到故障排除。一旦故障排除，芯片自動恢復到常規工作狀態。
第一級過流保護閾值為0.15V（對應的輸出電流為6A），且持續時間超過U1設定的時間（由U1的⑩腳（CDLY1）和地之間的電容C4設定），則U1進入間歇工作模式，其輸出脈沖的占空比約為6%，即開關管的關斷時間大約是導通時間的16倍。
第二級過流閾值為0.375V（對應的輸出電流為15A），且持續時間超過U1設定的時間（由U1的14腳（CDLY2）和地之間的電容C3設定），則U1進入間歇工作模式，其輸出脈沖的占空比小于1%，即開關管的關斷時間大約是導通時間的100倍。
?。?）過壓保護
如果某一節電池的充電電壓超過充電閡值，則U1的③腳輸出高電平，充電開關管Q1關斷，進入過壓保護狀態。
另外，如果電池組與U1的④～⑥腳（AN 1 -AN3）的連線斷路，則U1也將進入過壓保護狀態。
鋰電3.7v保護板改裝電路圖
現在國內鋰電池，3.7v良莠不齊，在放電電壓在2.8v左右基本是極限了，如果到2.5v，好的電池還能充幾次。一般的電池，基本報廢。我買的保護板，有兩種芯片（DW01、8205A），DW01取樣芯片，8205A功率驅動芯片。DW01取樣：過放電壓在2.35v~2.5v，過沖4.0v~4.19v。要是買了這兩個芯片的保護板，國內的鋰電池3.7v基本報廢，無報廢的也充不了幾次電。
解決辦法：
?、兕^尾并聯1N5822（ 肖特基二極管），1N5822正向電壓0.52v，加上2.35v等于2.87v。
?、?N5822串聯到B+或B-極上。
?、廴缓髮?.7v電池串聯在B或+B-上，這時保護板就算在2.35v但實際電池電壓在2.87v。有效保護過放。
說明：電池不能焊在保護板上，如果焊接，電池在充電會有0.52v損失，最好方法就是不焊接，用標準3.7V充電器充電，這樣既能電池充滿，在使用時又不會過放。

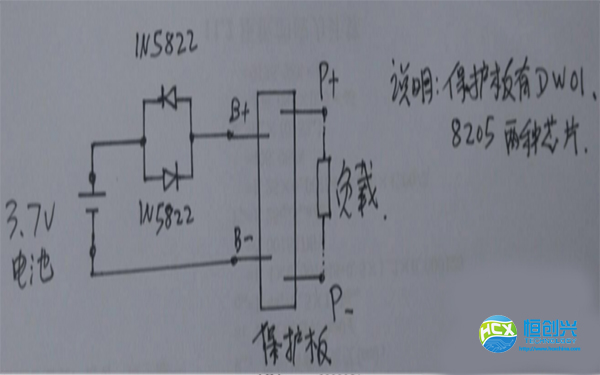

發一張保護板改裝電路圖
