全球電池檢漏行業的首創！電池行業又一顛覆性技術革新2021-03-20 08:39
2021年3月19日，深圳。 在國際電池行業規模最大的會展活動——2021中國國際電池技術展覽會上，世界領先的檢漏儀器儀表開發商、制造商與供應商英?？担↖NFICON）公司帶來了其革命性創新產品 ELT3000電池（電解液）檢漏儀在中國市場首次公開亮相。
作為全球電池檢漏行業的首創，同時也是唯一支直接檢測電芯中電解液溶劑的電池檢漏儀，ELT3000憑借前沿的質譜儀技術，可將檢測精度提升至傳統檢測方法的1000倍，確保電池使用壽命達到10年，其在為全球電池檢測行業帶來突破性變化與進步的同時，相信也能對電池制造技術升級以及新能源汽車、移動設備等眾多電池應用行業的發展起到積極的推動作用。
近年來，隨著鋰電池制造技術的快速發展，以及其主要應用行業的蓬勃興盛，無論是在5G浪潮下洶涌澎湃的3C電子行業，還是市場驅動力持續攀升的電動交通行業，無不都在推動著全球電池產業的高速發展。
據Research and Markets發布的數據，預計到2025年全球鋰電池市場將達到918億美元。然而，在如火如荼的行業發展態勢下，直接針對電解液泄漏檢測技術方案的缺失卻一直是很多電池制造企業的技術痛點。
在注入電解液前，雖然能夠通過氦氣預先檢漏等多種方式對電芯部件進行檢測，確保其無泄漏，但是，在注入電解液并通過焊接等工藝將電芯封裝完成后，卻很難在出廠前對成品電芯進行可靠的完整性泄漏檢查。
由于這一環節的缺失所引發的電解液泄漏、電池提前失效等問題，正在成為影響電動交通行業、3C電子、儲能等多個下游應用行業的設備品質、設備使用安全、續航里程等多方面的關鍵因素。
目前行業中較多采用的仍為傳統的加壓法或壓氦法，加壓法僅適用于漏率為1＊10－3至1＊10－4 毫巴·升／秒的范圍，且檢測結果容易受到最小溫度變化的負面影響，無法做到保證電池使用10年的檢測靈敏度；壓氦法雖然能找到較小的漏孔，但是由于氦氣上升至頂部，電芯底部的漏孔很容易被忽視，檢測結果的可靠度難以保證。
如何通過直接檢測電解液高效可靠地完成成品電芯出廠前的泄漏檢查，保障電池品質，成為了眾多企業的共同訴求。
依托數十年工業真空泄漏檢測經驗以及對傳感器、質譜技術的研發與應用，英福康在全球多個專業細分領域都擁有極高的品牌認知度。對于電池行業，從注入電解液前電芯各部件的品質檢測，到注入電解液完成封裝后，電芯外殼的泄漏檢測，再到電池應用后，汽車、電子等設備的檢測工序，英?？稻商峁┩陚淝揖珳士煽康臋z漏解決方案，目前世界上大量的電池制造商也均使用了英?？档臋z測技術。
在本次展會上重磅首秀的ELT3000電池（電解液）檢漏儀正是英福康全新研發，針對成品電芯無法精準檢測的行業痛點所推出的一項革命性創新技術，其不僅進一步升級完善了英?？惦姵厝a(chǎn)業鏈檢漏方案，還將為整個電池檢測與制造行業帶來升級換代的變化與進步。
英?？礒LT3000是全球市場上首創且唯一支持直接檢測電解液的電池檢漏儀，基于自主研發的前沿質譜儀技術，其無需借助任何間接參數即可在真空環境中檢測出從任意漏孔逃逸出的電解液溶劑氣體，從而實現高精度的完整性檢測，可檢測漏率低至1＊10－6 毫巴·升／秒，檢測精度相比傳統加壓法提高1000倍，可以確保電池使用壽命達到10年。
同時，配備經認證的英?？?E－Check校準漏孔還可對檢測數據進行可靠校準，滿足ISO 9000標準的要求，并實現30－60秒超快周期時間的高效檢測。ELT3000 不僅適用于所有常見的電解液溶劑，如DMC、DEC、EMC和PP，不同真空室的配置，還使其能夠識別目前市場上所有的電芯類型，包括紐扣型、圓柱型、方型、軟包型等。
“除了在檢測技術上的顛覆性創新，ELT3000在自動化、數字化集成方面的優勢也是首屈一指的。”英?？抵袊呒墤?yīng)用工程師周兆劍先生介紹說道，“無論是模塊化的結構設計，還是多種選擇的現場總線接口設置，又或是操作直觀簡便的軟件系統，都使得ELT3000可以非常輕松地集成在自動化生產過程中。另外，ELT3000還支持與任意條形碼掃描儀連接，實現所有檢測數據的儲存、歸檔以及導出，為用戶在日后生產制造過程中的數據分析、技術改進、工藝調整等都將有所助益。而這也是英?？捣e極迎合行業趨勢，從檢測技術領域助力企業達成智能化、自動化升級的一項有力證明。”
作為為電動汽車、3C電子設備、儲能設備等新興行業提供動力來源的核心部件，電池產品的高品質與高可靠性對其行業發展來說至關重要，而實現這一高質量的重中之重則是整個生產過程中全面而精密的泄漏檢測技術。
“從高精度的工業檢測技術出發，為電池產品品質保駕護航，為更多企業提升行業競爭力，更為電池制造、電動汽車等眾多行業發展推波助力，是英?？凳冀K堅守的發展理念，也是我們不斷研發創新的源源動力。未來，英?？祵⒗^續深耕國內市場，將更多更好的領先產品與技術帶到中國用戶身邊，為中國電池制造產業，乃至中國智能制造的偉大事業貢獻力量。”英?？抵袊N售總監趙凡非先生總結說道。
關于英?？担↖NFICON）
INFICON 是創新儀器儀表、關鍵傳感器技術和先進過程控制軟件的領先供應商，致力于在高度專業化的市場領域提高精密真空過程的生產效率和品質。
這些分析、測量和控制產品對空調／制冷／汽車制造行業的氣體泄漏檢測至關重要。它們對許多領域的原始設備制造商 （OEM） 和最終用戶意義重大，包括平板顯示器、太陽能電池、磁光存儲介質、科學與消費性光學以及建筑玻璃的半導體和薄膜涂層復雜制造領域。
INFICON的真空技術還面向許多其他行業的用戶，包括生命科學、科研、航空航天、食品包裝、熱處理、消毒和激光切割等行業。我們還充分利用自身的真空技術專長，為應急響應、安保和環境監測市場提供獨特的有毒化工原料分析產品。
高電平，T1導通充電繼續，VCR必須小于VC一個定值，以防止頻繁跳變。
2、過放保護及過放保護恢復
當鋰離子電池電壓因放電而降低至設定值VD（2.3-2.5V，具體過充保護電壓取決于IC）時，VD2翻轉，以短時間延時后，使Dout變?yōu)榈碗娖?，T2截止，放電停止，當電池被置于充電時，內部或門被翻轉而使T2再次導通為下次放電作好準備。
3、過流、短路保護
當電路充放回路電流超過設定值或被短路時，短路檢測電路動作，使MOS管關斷，電流截止。
由于鋰離子電池的化學特性，在正常使用過程中，其內部進行電能與化學能相互轉化的化學正反應，但在某些條件下，如對其過充電、過放電和過電流將會導致電池內部發生化學副反應，該副反應加劇后，會嚴重影響電池的性能與使用壽命，并可能出現大量氣體，使電池內部壓力迅速增大后爆炸而導致安全問題，因此所有的鋰離子電池都要一個保護電路，用于對電池的充、放電狀態進行有效監測，并在某些條件下關斷充、放電回路以防止對電池發生損害。
鋰離子電池保護板的構成
鋰離子電池之所以要保護，是由它本身特性決定的。由于鋰離子電池本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電，因此鋰離子電池鋰電組件總會跟著一塊精致的保護板和一片電流保險器出現。鋰離子電池的保護功能通常由保護電路板和PTC協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，即時控制電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。
保護板通常包括控制IC、MOS開關、電阻、電容及輔助器件NTC、ID存儲器等。其中控制IC，在一切正常的情況下控制MOS開關導通，使電芯與外電路溝通，而當鋰電芯電壓或回路電流超過規定值時，它立刻（數十毫秒）控制MOS開關關斷，保護電芯的安全。
NTC意即負溫度系數，在環境溫度升高時，其阻值降低，使用電設備或充電設備及時反應、控制內部中斷而停止充放電。ID存儲器常為單線接口存儲器，ID是存儲電池種類、生產日期等信息。可起到產品的可追溯和應用的限制。
鋰離子電池保護板根據使用IC，電壓等不同而電路及參數有所不同，保護板有兩個核心部件：一塊保護IC，它是由精確的比較器來獲得可靠的保護參數；另外是MOSFET串在主充放電回路中擔當高速開關，執行保護動作。
作為全球電池檢漏行業的首創，同時也是唯一支直接檢測電芯中電解液溶劑的電池檢漏儀，ELT3000憑借前沿的質譜儀技術，可將檢測精度提升至傳統檢測方法的1000倍，確保電池使用壽命達到10年，其在為全球電池檢測行業帶來突破性變化與進步的同時，相信也能對電池制造技術升級以及新能源汽車、移動設備等眾多電池應用行業的發展起到積極的推動作用。

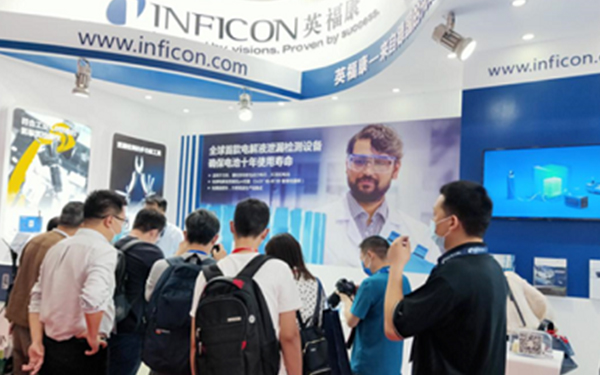

圖：英?？嫡刮?/span>
近年來，隨著鋰電池制造技術的快速發展，以及其主要應用行業的蓬勃興盛，無論是在5G浪潮下洶涌澎湃的3C電子行業，還是市場驅動力持續攀升的電動交通行業，無不都在推動著全球電池產業的高速發展。
據Research and Markets發布的數據，預計到2025年全球鋰電池市場將達到918億美元。然而，在如火如荼的行業發展態勢下，直接針對電解液泄漏檢測技術方案的缺失卻一直是很多電池制造企業的技術痛點。
在注入電解液前，雖然能夠通過氦氣預先檢漏等多種方式對電芯部件進行檢測，確保其無泄漏，但是，在注入電解液并通過焊接等工藝將電芯封裝完成后，卻很難在出廠前對成品電芯進行可靠的完整性泄漏檢查。
由于這一環節的缺失所引發的電解液泄漏、電池提前失效等問題，正在成為影響電動交通行業、3C電子、儲能等多個下游應用行業的設備品質、設備使用安全、續航里程等多方面的關鍵因素。
目前行業中較多采用的仍為傳統的加壓法或壓氦法，加壓法僅適用于漏率為1＊10－3至1＊10－4 毫巴·升／秒的范圍，且檢測結果容易受到最小溫度變化的負面影響，無法做到保證電池使用10年的檢測靈敏度；壓氦法雖然能找到較小的漏孔，但是由于氦氣上升至頂部，電芯底部的漏孔很容易被忽視，檢測結果的可靠度難以保證。
如何通過直接檢測電解液高效可靠地完成成品電芯出廠前的泄漏檢查，保障電池品質，成為了眾多企業的共同訴求。
依托數十年工業真空泄漏檢測經驗以及對傳感器、質譜技術的研發與應用，英福康在全球多個專業細分領域都擁有極高的品牌認知度。對于電池行業，從注入電解液前電芯各部件的品質檢測，到注入電解液完成封裝后，電芯外殼的泄漏檢測，再到電池應用后，汽車、電子等設備的檢測工序，英?？稻商峁┩陚淝揖珳士煽康臋z漏解決方案，目前世界上大量的電池制造商也均使用了英?？档臋z測技術。
在本次展會上重磅首秀的ELT3000電池（電解液）檢漏儀正是英福康全新研發，針對成品電芯無法精準檢測的行業痛點所推出的一項革命性創新技術，其不僅進一步升級完善了英?？惦姵厝a(chǎn)業鏈檢漏方案，還將為整個電池檢測與制造行業帶來升級換代的變化與進步。

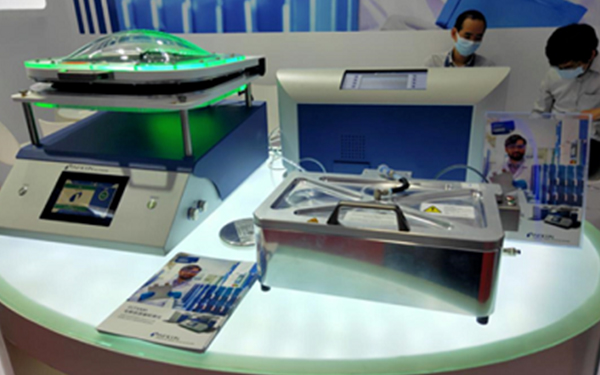

圖：展會上的英福康ELT3000產品
英?？礒LT3000是全球市場上首創且唯一支持直接檢測電解液的電池檢漏儀，基于自主研發的前沿質譜儀技術，其無需借助任何間接參數即可在真空環境中檢測出從任意漏孔逃逸出的電解液溶劑氣體，從而實現高精度的完整性檢測，可檢測漏率低至1＊10－6 毫巴·升／秒，檢測精度相比傳統加壓法提高1000倍，可以確保電池使用壽命達到10年。
同時，配備經認證的英?？?E－Check校準漏孔還可對檢測數據進行可靠校準，滿足ISO 9000標準的要求，并實現30－60秒超快周期時間的高效檢測。ELT3000 不僅適用于所有常見的電解液溶劑，如DMC、DEC、EMC和PP，不同真空室的配置，還使其能夠識別目前市場上所有的電芯類型，包括紐扣型、圓柱型、方型、軟包型等。
“除了在檢測技術上的顛覆性創新，ELT3000在自動化、數字化集成方面的優勢也是首屈一指的。”英?？抵袊呒墤?yīng)用工程師周兆劍先生介紹說道，“無論是模塊化的結構設計，還是多種選擇的現場總線接口設置，又或是操作直觀簡便的軟件系統，都使得ELT3000可以非常輕松地集成在自動化生產過程中。另外，ELT3000還支持與任意條形碼掃描儀連接，實現所有檢測數據的儲存、歸檔以及導出，為用戶在日后生產制造過程中的數據分析、技術改進、工藝調整等都將有所助益。而這也是英?？捣e極迎合行業趨勢，從檢測技術領域助力企業達成智能化、自動化升級的一項有力證明。”
作為為電動汽車、3C電子設備、儲能設備等新興行業提供動力來源的核心部件，電池產品的高品質與高可靠性對其行業發展來說至關重要，而實現這一高質量的重中之重則是整個生產過程中全面而精密的泄漏檢測技術。
“從高精度的工業檢測技術出發，為電池產品品質保駕護航，為更多企業提升行業競爭力，更為電池制造、電動汽車等眾多行業發展推波助力，是英?？凳冀K堅守的發展理念，也是我們不斷研發創新的源源動力。未來，英?？祵⒗^續深耕國內市場，將更多更好的領先產品與技術帶到中國用戶身邊，為中國電池制造產業，乃至中國智能制造的偉大事業貢獻力量。”英?？抵袊N售總監趙凡非先生總結說道。
關于英?？担↖NFICON）
INFICON 是創新儀器儀表、關鍵傳感器技術和先進過程控制軟件的領先供應商，致力于在高度專業化的市場領域提高精密真空過程的生產效率和品質。
這些分析、測量和控制產品對空調／制冷／汽車制造行業的氣體泄漏檢測至關重要。它們對許多領域的原始設備制造商 （OEM） 和最終用戶意義重大，包括平板顯示器、太陽能電池、磁光存儲介質、科學與消費性光學以及建筑玻璃的半導體和薄膜涂層復雜制造領域。
INFICON的真空技術還面向許多其他行業的用戶，包括生命科學、科研、航空航天、食品包裝、熱處理、消毒和激光切割等行業。我們還充分利用自身的真空技術專長，為應急響應、安保和環境監測市場提供獨特的有毒化工原料分析產品。
高電平，T1導通充電繼續，VCR必須小于VC一個定值，以防止頻繁跳變。
2、過放保護及過放保護恢復
當鋰離子電池電壓因放電而降低至設定值VD（2.3-2.5V，具體過充保護電壓取決于IC）時，VD2翻轉，以短時間延時后，使Dout變?yōu)榈碗娖?，T2截止，放電停止，當電池被置于充電時，內部或門被翻轉而使T2再次導通為下次放電作好準備。
3、過流、短路保護
當電路充放回路電流超過設定值或被短路時，短路檢測電路動作，使MOS管關斷，電流截止。
由于鋰離子電池的化學特性，在正常使用過程中，其內部進行電能與化學能相互轉化的化學正反應，但在某些條件下，如對其過充電、過放電和過電流將會導致電池內部發生化學副反應，該副反應加劇后，會嚴重影響電池的性能與使用壽命，并可能出現大量氣體，使電池內部壓力迅速增大后爆炸而導致安全問題，因此所有的鋰離子電池都要一個保護電路，用于對電池的充、放電狀態進行有效監測，并在某些條件下關斷充、放電回路以防止對電池發生損害。
鋰離子電池保護板的構成
鋰離子電池之所以要保護，是由它本身特性決定的。由于鋰離子電池本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電，因此鋰離子電池鋰電組件總會跟著一塊精致的保護板和一片電流保險器出現。鋰離子電池的保護功能通常由保護電路板和PTC協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，即時控制電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。
保護板通常包括控制IC、MOS開關、電阻、電容及輔助器件NTC、ID存儲器等。其中控制IC，在一切正常的情況下控制MOS開關導通，使電芯與外電路溝通，而當鋰電芯電壓或回路電流超過規定值時，它立刻（數十毫秒）控制MOS開關關斷，保護電芯的安全。
NTC意即負溫度系數，在環境溫度升高時，其阻值降低，使用電設備或充電設備及時反應、控制內部中斷而停止充放電。ID存儲器常為單線接口存儲器，ID是存儲電池種類、生產日期等信息。可起到產品的可追溯和應用的限制。
鋰離子電池保護板根據使用IC，電壓等不同而電路及參數有所不同，保護板有兩個核心部件：一塊保護IC，它是由精確的比較器來獲得可靠的保護參數；另外是MOSFET串在主充放電回路中擔當高速開關，執行保護動作。
